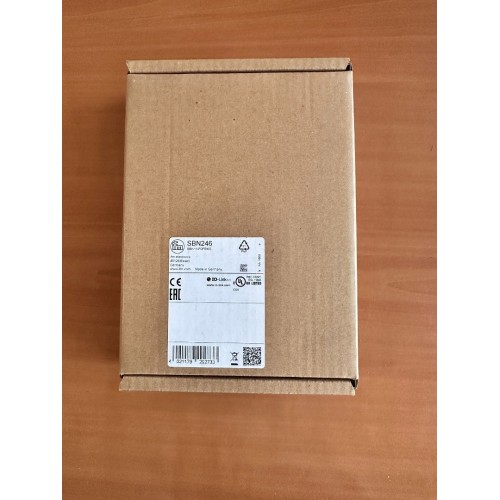

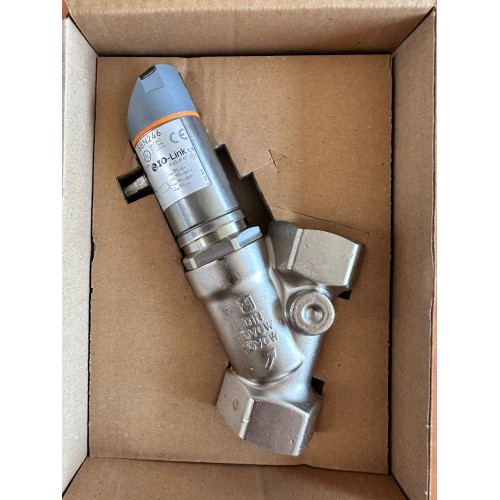

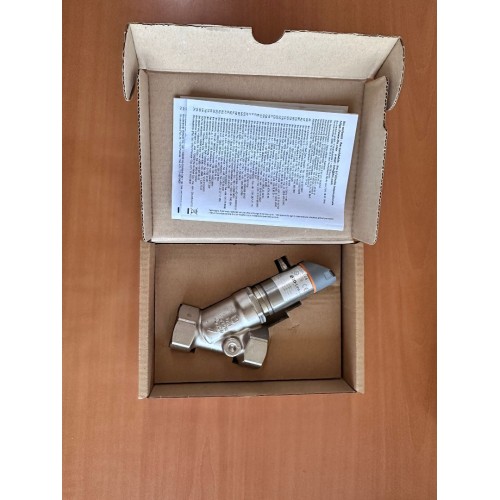

SBN246 IFM Akış Sensörü
15.226,80TL
KDV Hariç: 12.689,00TL
- Stok Yok: Var
- Marka: IFM
- Ürün Kodu: SBN246
Ücretsiz Kargo
10.000TL Üzeri Kargo Bedava
Banka Havalesi
Banka havalesinde ekstra %4 indirim imkanı
Hızlı Teslimat
Maksimum 2 İş Günü İçinde Kargoya Verilir
Güvenli Alışveriş
256BİT SSL Sertifikası ile Koruma
Tek yönlü valfli ve göstergeli hacimsel akış ölçer
SBN246
SBN11IF0FRKG
Ürün özellikleri
Ürün özellikleri
Uygulama
Elektriksel özellikleri
Girişler / Çıkışlar
Çıkışlar
Ölçüm / ayar aralığı
Doğruluk / sapma
Tepki süresi
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Uygulama
| Sistem | Altın kaplamalı kontaklar | ||
| Ortam | Su; glikol çözeltileri; Hava; Yağ | ||
| Ortamla ilgili not |
| ||
| Madde sıcaklığı[°C] | -20...100 | ||
| Dayanma basıncı |
| ||
| MAWP (CRN ye uygun uygulamalar için)[bar] | 50 |
Elektriksel özellikleri
| Çalışma gerilimi[V] | 18...30 DC |
| Akım tüketimi[mA] | < 100 |
| Koruma sınıfı | III |
| Ters polarite koruması | evet |
| Açılışta gecikme süresi[s] | 10 |
| Ölçme ilkesi | calorimetric |
Girişler / Çıkışlar
| Giriş ve çıkış sayısı | Dijital çıktıların sayısı: 2; Analog çıkışların sayısı: 1 |
Çıkışlar
| Toplam çıkış sayısı | 2 |
| Çıkış sinyali | anahtarlama sinyali; analog sinyal; frekans sinyali; IO-Link; (yapılandırılabilir) |
| Elektriksel yapı | PNP/NPN |
| Dijital çıktıların sayısı | 2 |
| Çıkış fonksiyonu | Normalde açık / kapalı; (parametrelenebilir) |
| Maks. anahtarlama çıkışı gerilim düşmesi DC[V] | 2,5 |
| Yük akımı (Sürekli) DC[mA] | 250 |
| Analog çıkışların sayısı | 1 |
| Analog akım çıkışı[mA] | 4...20; (ölçeklendirilebilir) |
| Maks. Yük[Ω] | 350 |
| Kısa devre koruması | evet |
| Kısa devre korumasının cinsi | çıkış tarama |
| Aşırı yük koruması | evet |
| Çıkış frekansı[Hz] | 0...1000 |
Ölçüm / ayar aralığı
| Prob uzunluğu L[mm] | 100 |
| Çalışma modu | göreceli; tamamen sıvı; tamamen gaz; (mutlak: referans ölçüm tavsiye edilir; Fabrika ayarı: göreceli) |
| Sıcaklık izleme | |
|---|---|
| Ölçme aralığı[°C] | -20...100 |
| Çözünürlük[°C] | 0,2 |
| Akışkan ortam - mutlak çalışma modu | |
|---|---|
| Ayar aralığı[m/s] | 0,04...3 |
| Enbüyük hassasiyet[m/s] | 0,04...3 |
| Akışkan ortam- göreceli çalışma modu | |
|---|---|
| Ayar aralığı[m/s] | 0,04...6 |
| Enbüyük hassasiyet[m/s] | 0,04...3 |
| Gazlar - çalışma modu "mutlak" | |
|---|---|
| Ayar aralığı[m/s] | 2...100 |
| Enbüyük hassasiyet[m/s] | 30...100 |
| Gazlar - çalışma modu "bağıl" | |
|---|---|
| Ayar aralığı[m/s] | 2...200 |
| Enbüyük hassasiyet[m/s] | 30...100 |
Doğruluk / sapma
| Sıcaklık sapması[cm/s x 1/K] | 0,003 m/s x 1/K (< 20 °C; > 70 °C) |
| Ortamın maks. sıcaklık değişimi[K/min] | 100 |
| Mutlak çalışma modu | |
|---|---|
| Tekrarlanabilirlik | 0,05 m/s; (Su; Akış hızı: 0,05...3 m/s) |
| Göreceli çalışma modu | |
|---|---|
| Doğruluk | ± (7 % MW + 2 % MEW); (aşağıdaki koşullar altında maksimum hassasiyet aralığında bağıl mod için:; Su: 20...70 °C; iç boru uzunluğu: 1,5 m; DN25 (DIN 2448); talimatlara göre uygun montaj pozisyonu; Doğruluk diğer akışkan tiplerine ve montaj pozisyonuna göre değişebilir.) |
| Tekrarlanabilirlik | 0,05 m/s; (Su; Akış hızı: 0,05...3 m/s) |
| Sıcaklık izleme | |
|---|---|
| Sıcaklık sapması | ± 0,005 K/°C |
| Doğruluk[K] | ± 0,3 / ± 1; (Su; Akış hızı: 0,3...3 m/s / Hava; Akış hızı: > 10 m/s) |
Tepki süresi
| Cevap verme zamanı[s] | 0,5; (T09; Su; glikol: 0,8 s; Hava: 7 s; yağ: 1,8 s; her bir T09) |
| Sıcaklık izleme | |
|---|---|
| Dinamik cevap T05 / T09[s] | 1,5 (T09); (Su; Akış hızı: 0,3...3 m/s) |
